直線搬送用シリーズ

ボトルや缶などのストレート搬送に最適です。
※各製品のより詳細な仕様や互換表は、ページ下部のフォームよりダウンロードいただけます。

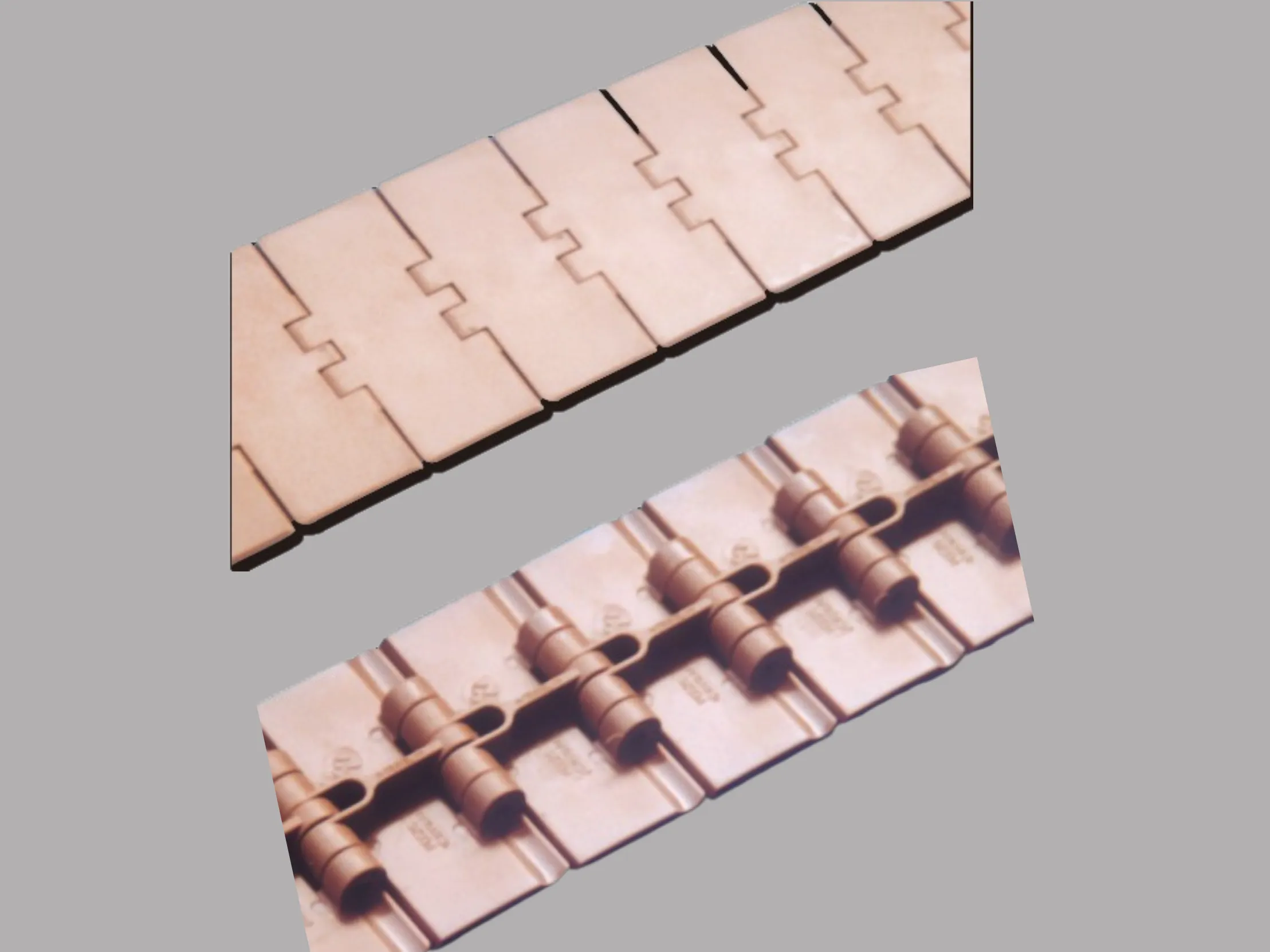

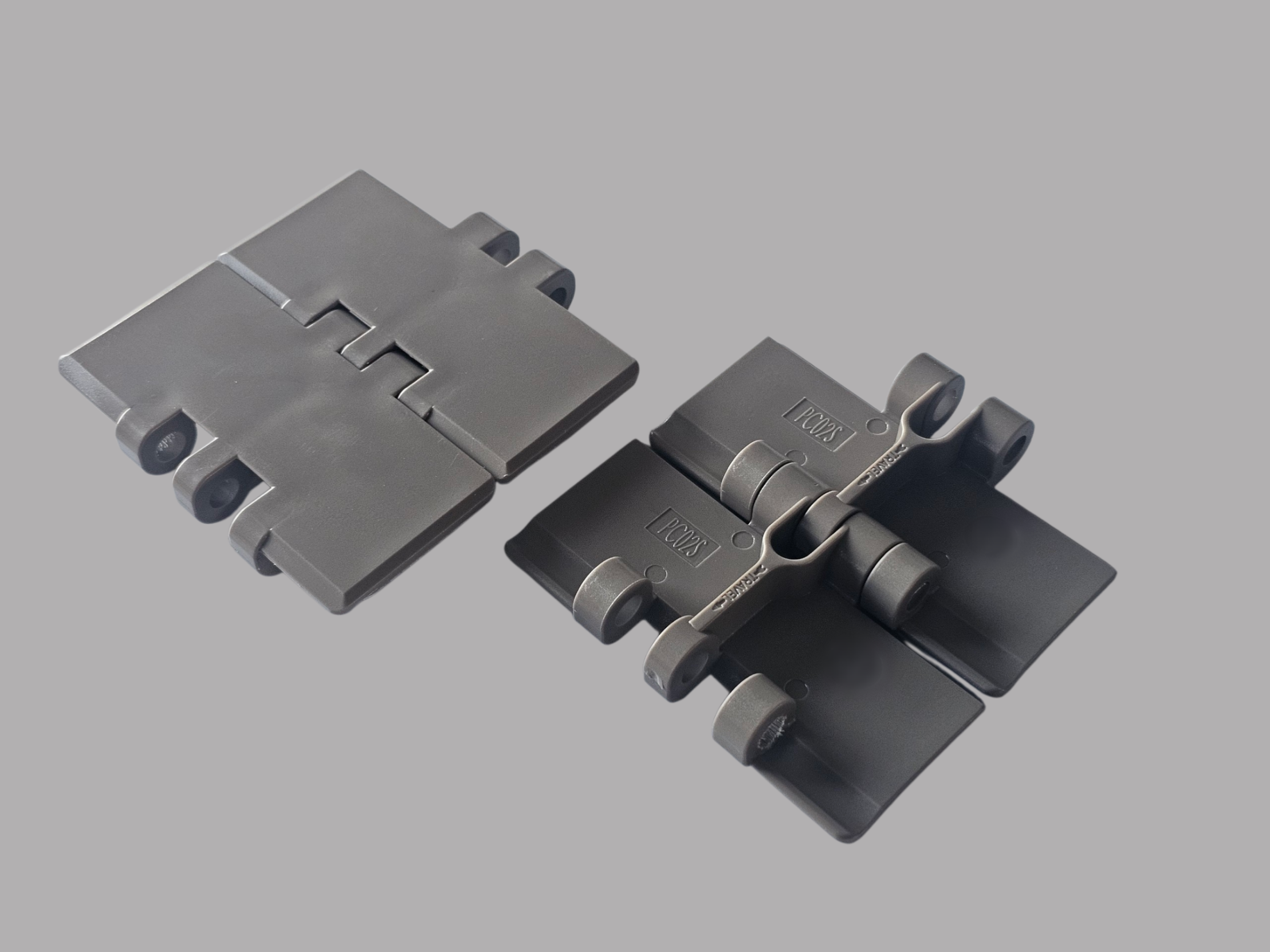

直線搬送用トップチェーン
PC0〇S型

標準的な直線搬送用です。汎用性が非常に高く、飲料・食品ラインをはじめ、あらゆる業界の直線ラインで最も広く使われています。

【チェーンピッチ mm】 38.1 【チェーン幅 mm】 63.5 / 82.5 / 88.9 / 101.6
114.3 / 152.4 / 190.5

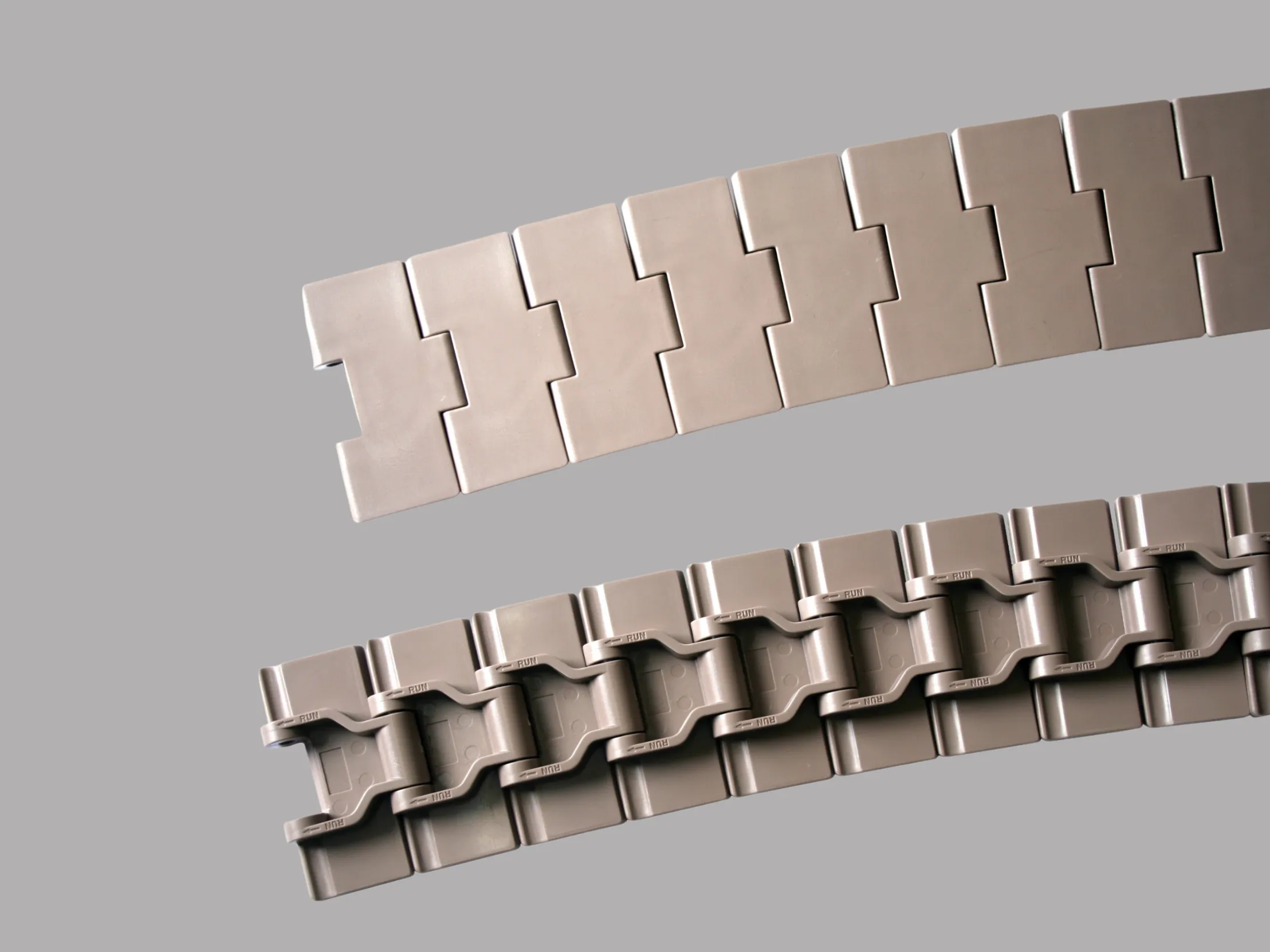

無隙間直線搬送用トップチェーン
PC330S型

チェーン同士の隙間を無くしたタイプです。小さな部品やボトルの転倒・落下を防ぎ、安定して搬送できます。

【チェーンピッチ mm】 38.1 【チェーン幅 mm】 83.8

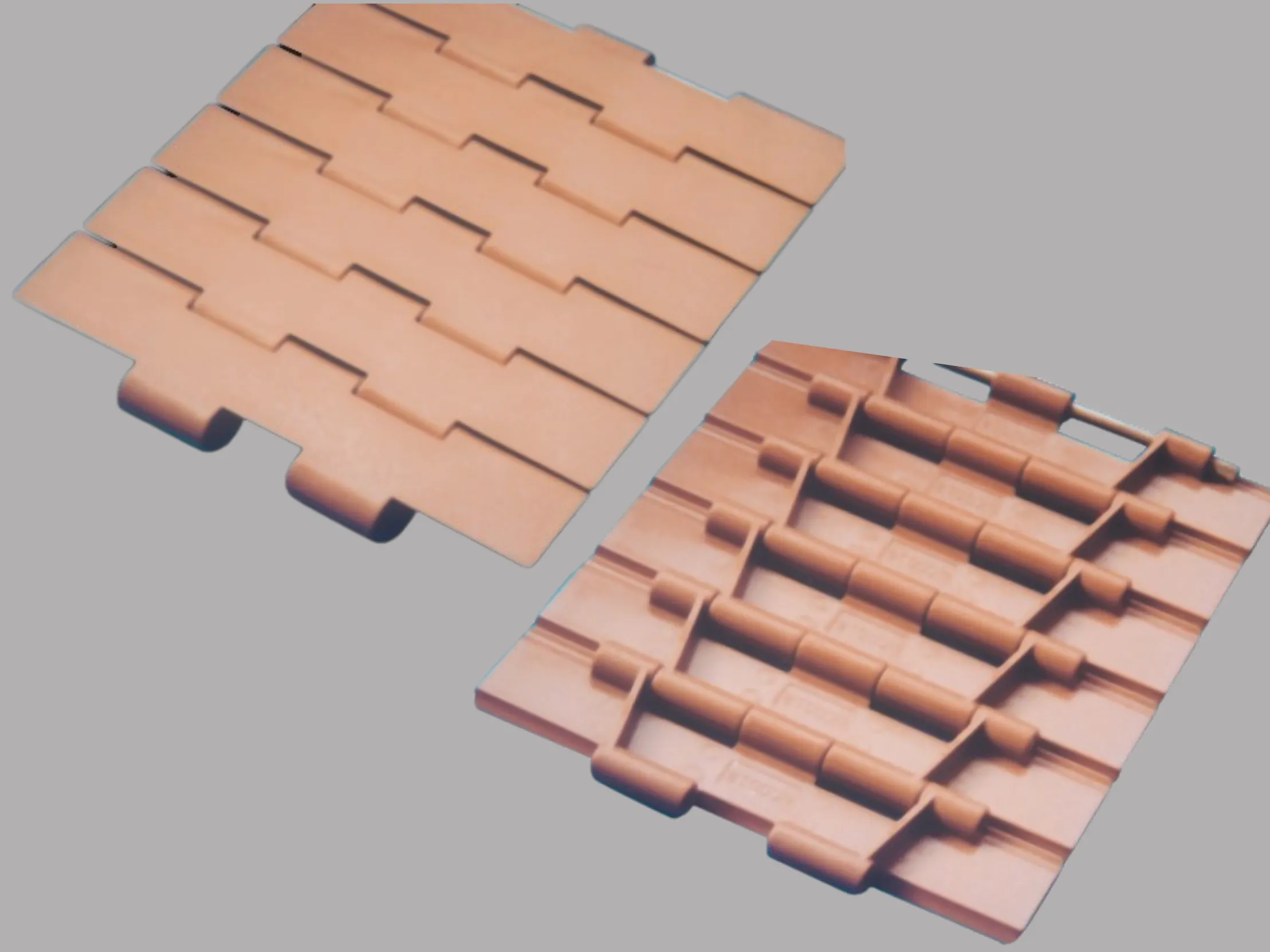

双ヒンジ幅広直線搬送用トップチェーン
PCD0〇S型

2つのヒンジを持つ幅広タイプです。重い荷物や、横幅のある搬送物をたわみなく安全に運ぶ高荷重向けです。

【チェーンピッチ mm】 38.1 【チェーン幅 mm】 190.5 / 254.0 / 304.8

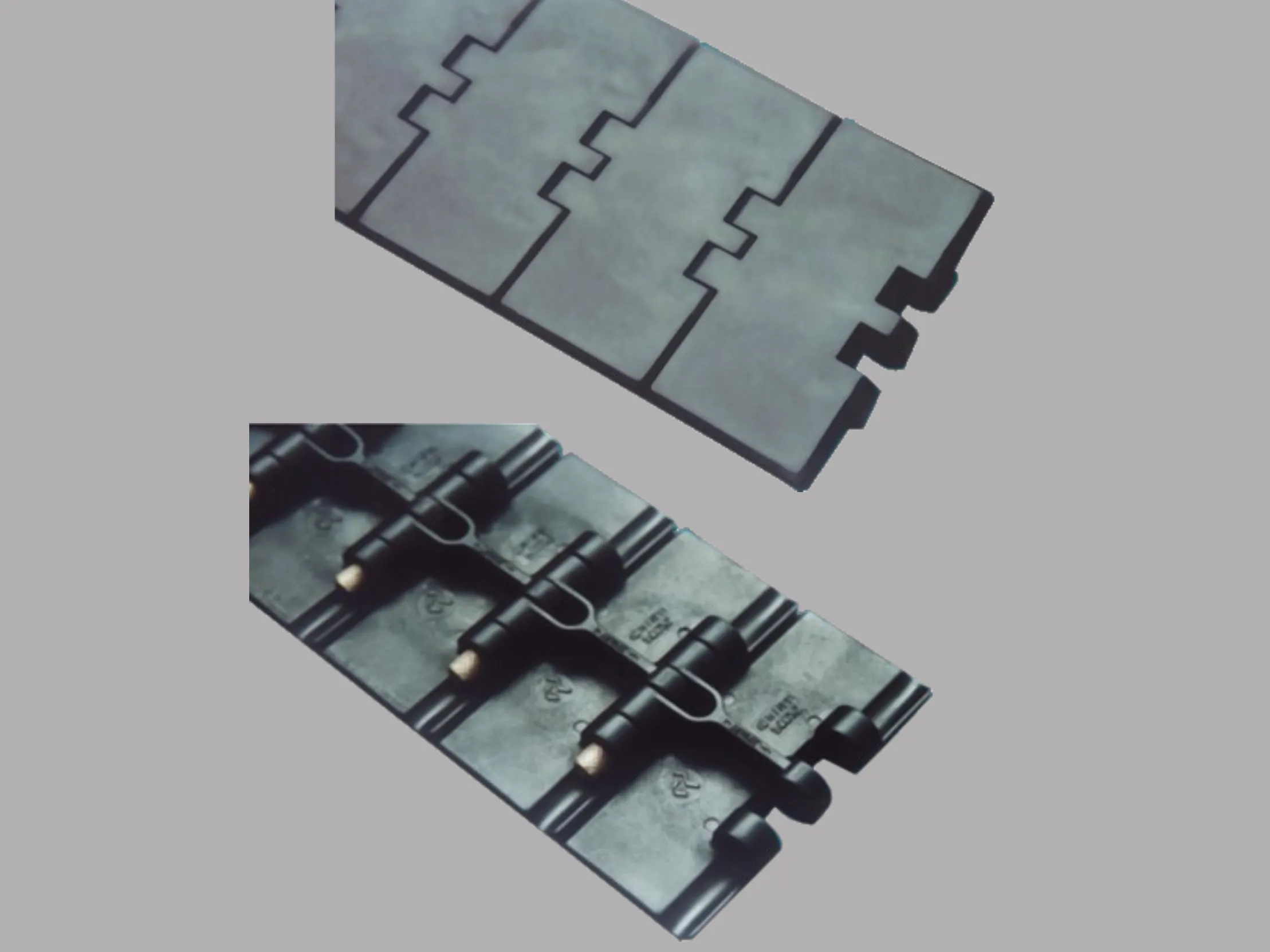

静電気防止直線搬送用トップチェーン
PAS0〇S型

帯電防止素材を採用し、搬送時の摩擦による静電気の発生を抑えるタイプです。チリやホコリの吸着を嫌うクリーンルーム、電子部品ラインまたは静電気を嫌う環境に最適です。

【チェーンピッチ mm】 38.1 【チェーン幅 mm】 63.5 / 82.5 / 88.9 / 101.6
114.3 / 152.4 / 190.5

実はそのまま使える、「世界標準」設計。
部品代を約10%〜30%削減しませんか？

「高い純正部品を使い続けるしかない」と思っていませんか？ LINEAのトップチェーンは業界の「世界標準規格」を採用しているため、現在お使いのコンベヤ設備にそのまま代替品として組み込むことが可能です。大がかりな改造費をかけることなく、次回メンテナンス時からのランニングコストをスマートに圧縮します。

自社基準・参考価格の目安（1mあたり）

直線搬送用トップチェーン(PC0〇S型 / 82.6mm幅)

約 6,400円～ (税別)

曲線搬送用トップチェーン(PCJ0〇S型 / 82.6mm幅)

約 7,700円～ (税別)

※ECサイト等の小口単価ではなく、量産ラインでの一括交換を想定した卸価格基準です。仕様・ロットにより変動いたします。

相見積もり歓迎。図面や型番、現物写真からすぐにお調べします。

※各製品のより詳細な仕様や互換表は、ページ下部のフォームよりダウンロードいただけます。

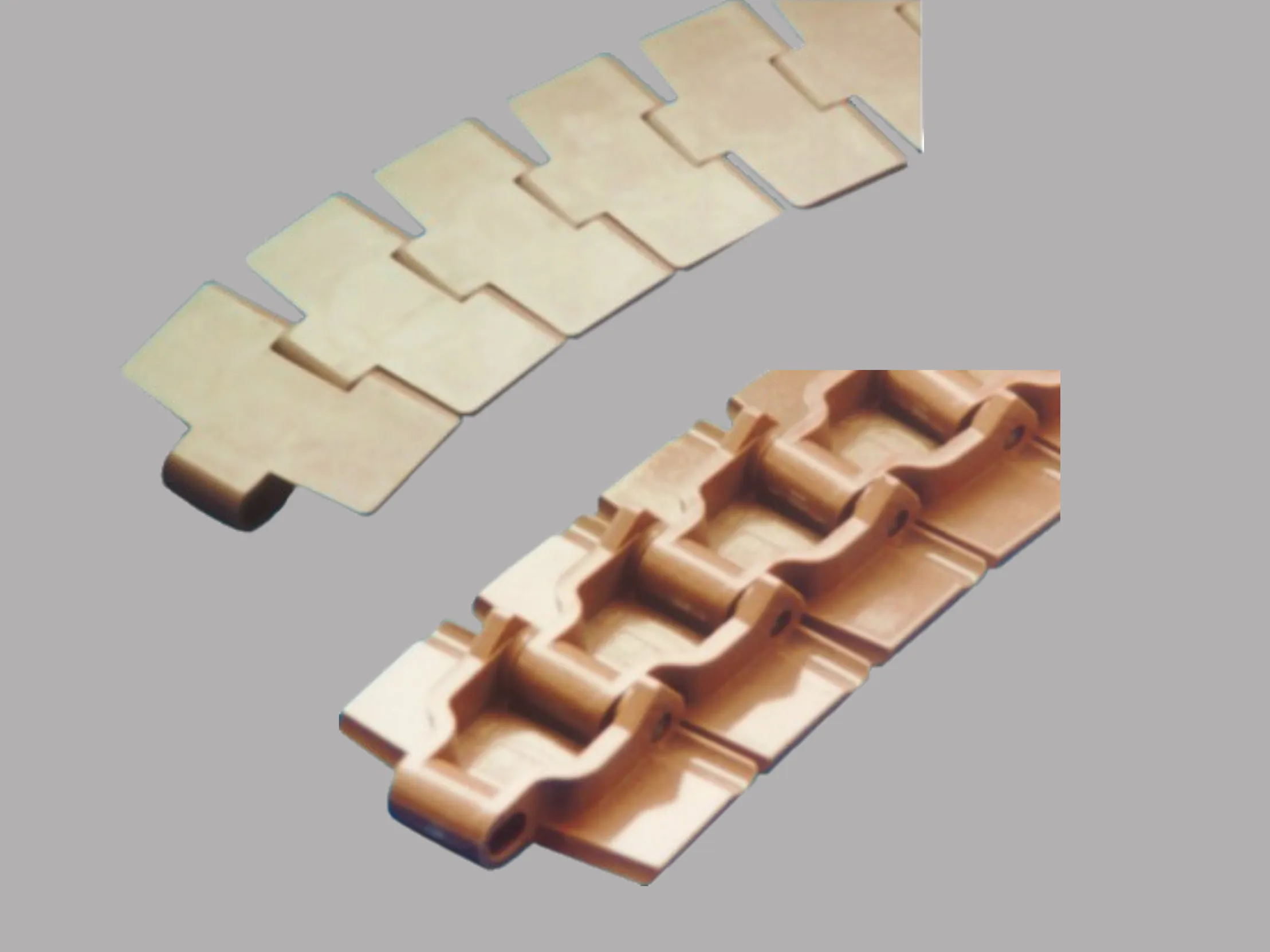

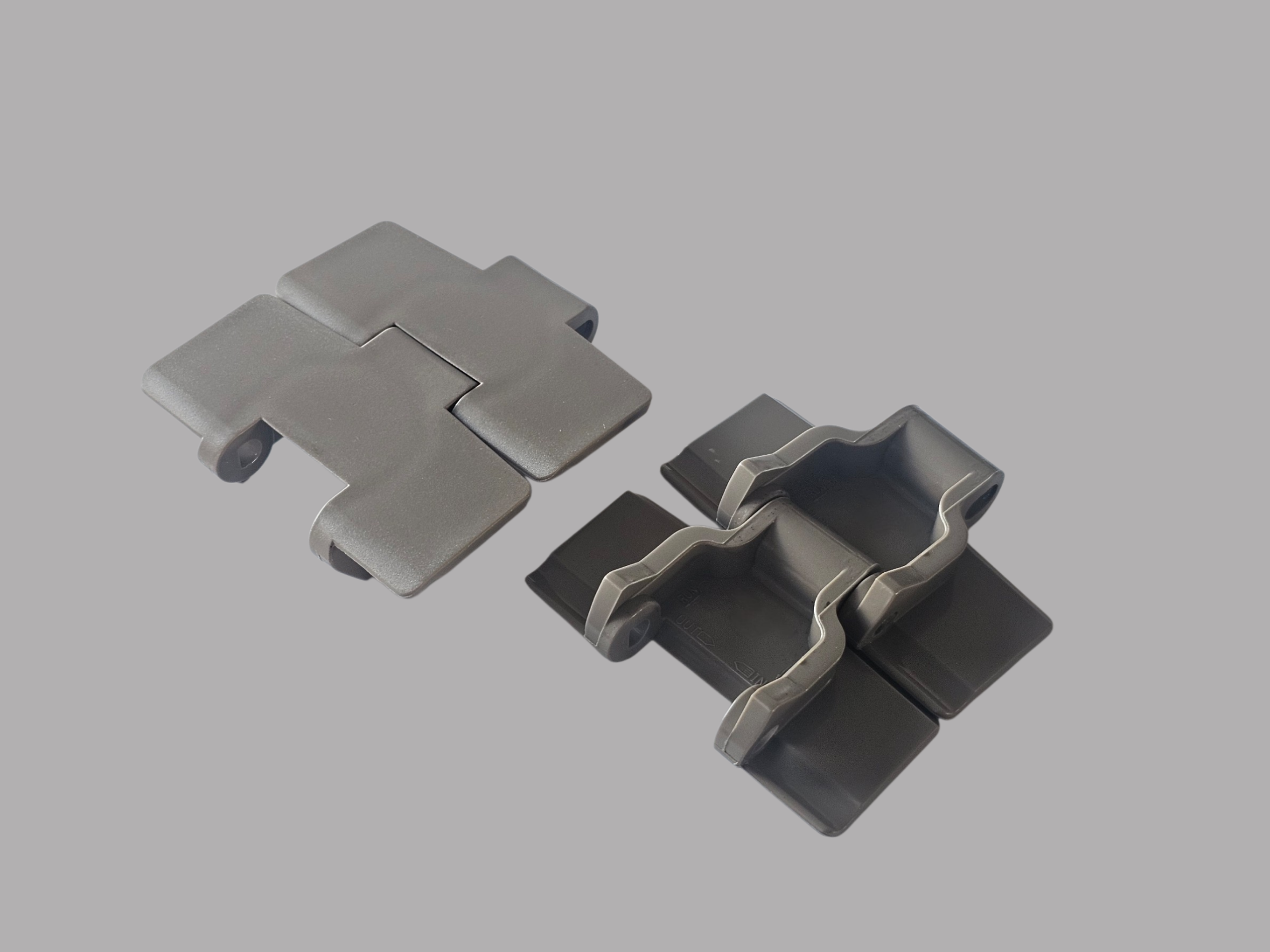

曲線搬送用トップチェーン
PCJ0〇S型

標準的な曲線搬送用です。工場の限られたスペースを有効活用したコンパクトなレイアウトが可能です。

【チェーンピッチ mm】 38.1 【チェーン幅 mm】 82.6 / 114.3

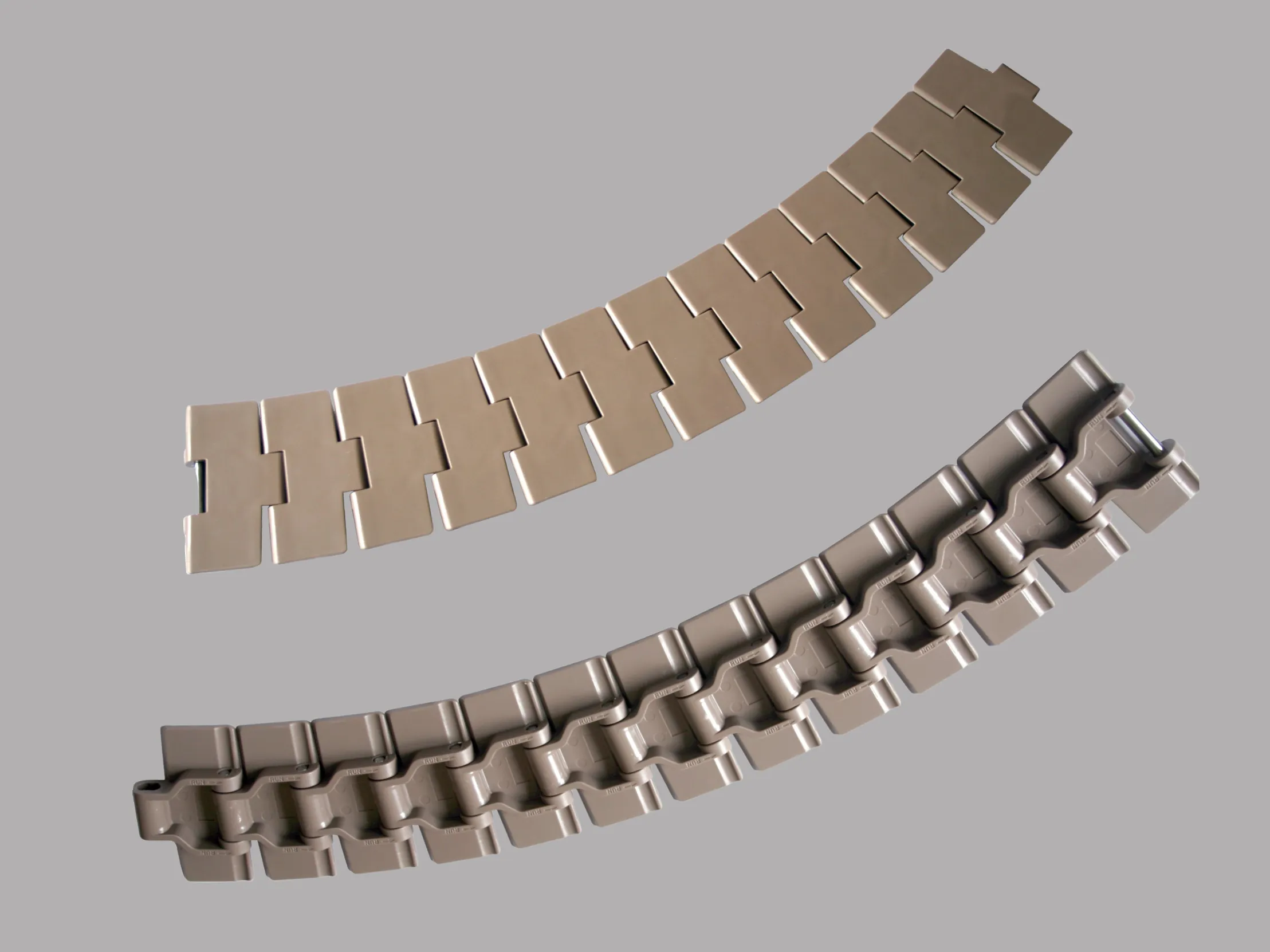

無隙間曲線搬送用トップチェーン
PCC330S型

カーブを曲がる時にもチェーンの隙間が開きにくい構造をしています。コーナーでの搬送物の引っ掛かりや転倒を防ぎます。

【チェーンピッチ mm】 38.1 【チェーン幅 mm】 83.8

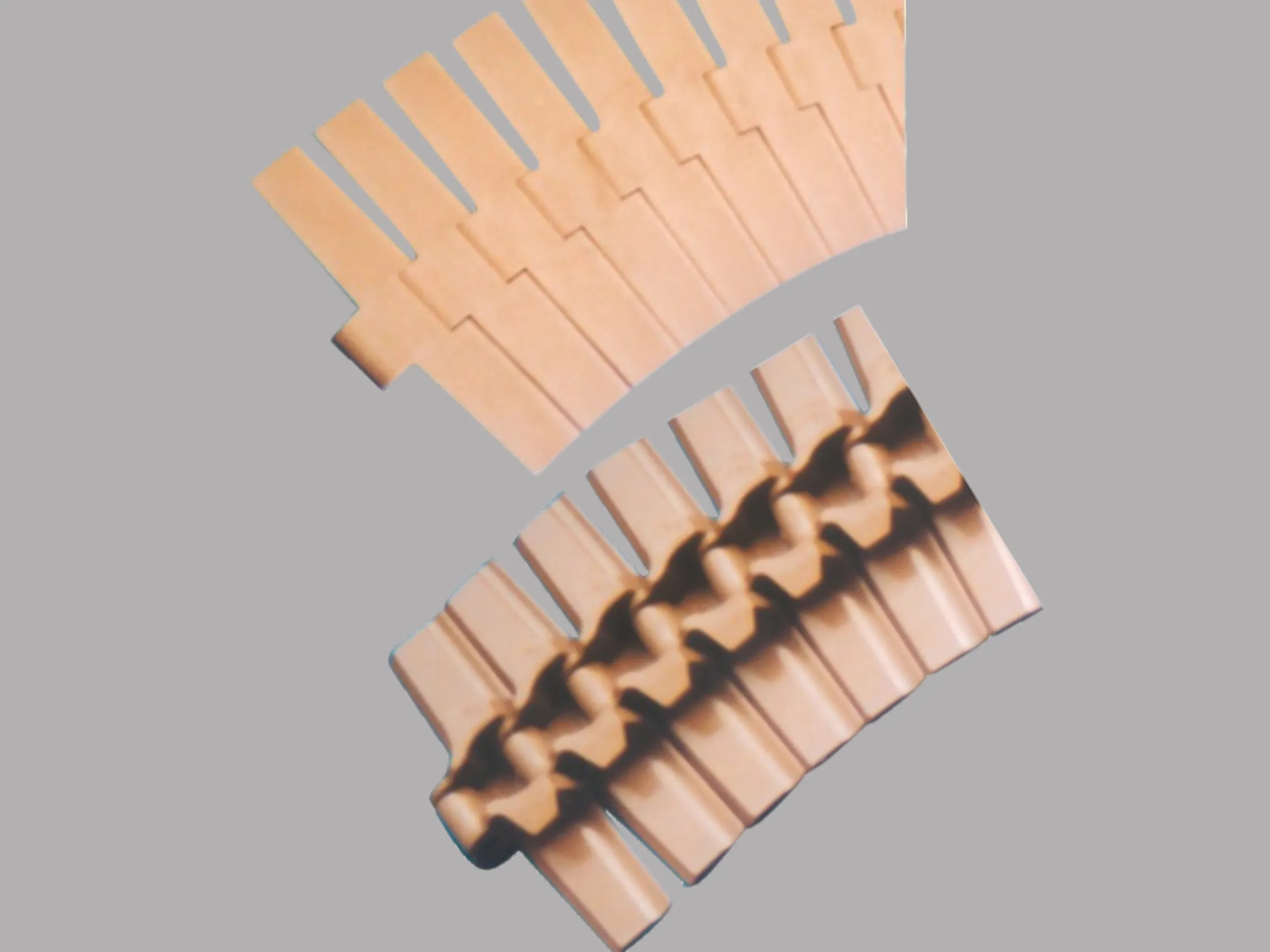

幅広曲線搬送用トップチェーン
PCC0〇S型

段ボール等の幅の広い搬送物を、曲線ラインでも安定感を損なわずに安全に運びます。

【チェーンピッチ mm】 38.1 【チェーン幅 mm】 152.4 / 190.5 / 254.0 / 304.8

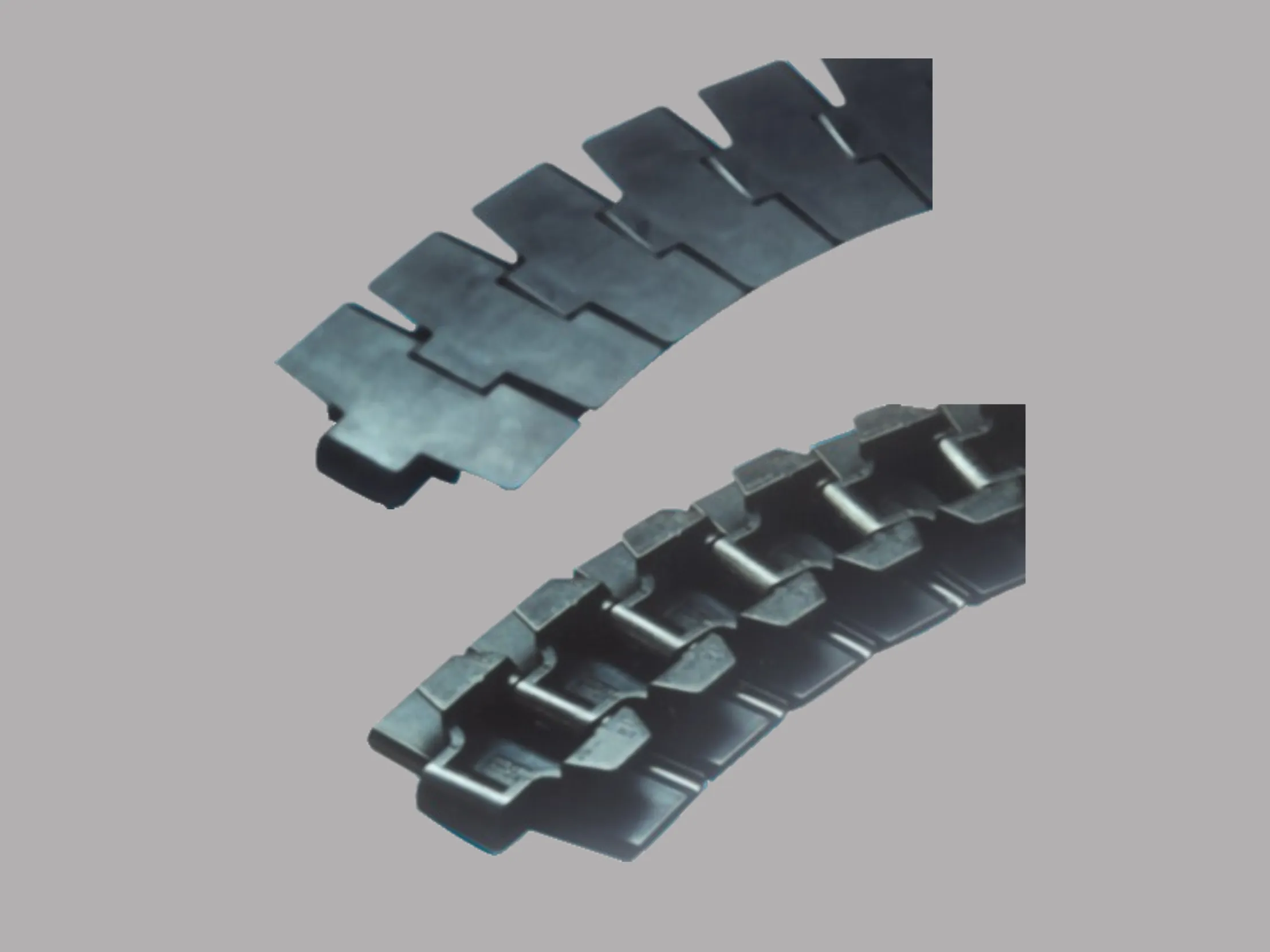

静電気防止曲線搬送用トップチェーン
PAS0〇C型

帯電防止性能を備えた曲線搬送用です。静電気による搬送物の張り付きやコーナーでの転倒・引っかかりを防ぎ、クリーンな環境での省スペースなレイアウトを実現します。

【チェーンピッチ mm】 38.1 【チェーン幅 mm】 82.6 / 114.3
