【初心者向け】トップチェーンとは？基礎知識から材質の違い・他のチェーンとの比較まで徹底解説！

食品や飲料、物流など、あらゆる製造現場の搬送ラインで活躍している「トップチェーン」。しかし、「通常のローラーチェーンと何が違うの？」
「プラスチック製とステンレス製はどう使い分けるべき？」と疑問に思う方も多いのではないでしょうか。

この記事では、トップチェーンの基礎知識から、その他の主要な搬送用プラスチックチェーン（モジュラー・フレキシブルなど）の特徴、
現場に合わせた材質の選び方までを分かりやすく解説します。

トップチェーンとは？

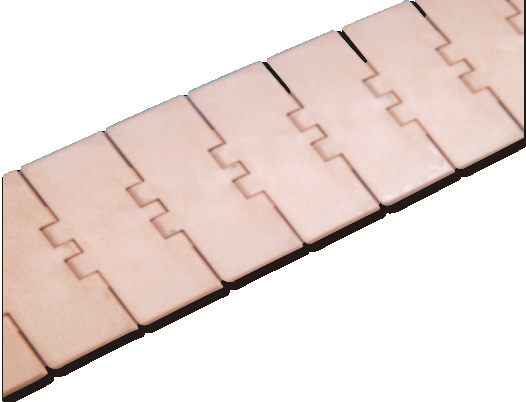

トップチェーン（フラットトップチェーン）とは、チェーンの上部（トップ）が平らなプレート状になっている搬送用チェーンのことです。

通常のチェーンが「動力を伝える」ことを目的としているのに対し、トップチェーンは「物を乗せて運ぶ（搬送する）」ことに特化しています。

ペットボトル、缶、段ボール、食品パッケージなどを直接乗せて、スムーズかつ安定して運ぶことができるため、コンベアラインには欠かせない部品です。

トップチェーンと「ローラーチェーン」の違い

コンベアを設計・修理する際によく比較されるのが一般的な「ローラーチェーン（またはアタッチメント付チェーン）」です。

「製品を直接乗せて、傷つけずに流したい」という用途であれば、トップチェーン一択となります。

用途で選ぶ！その他の主要な搬送用チェーン

フラットなトップチェーン以外にも、工場のレイアウトや運ぶ物に合わせて、以下のようなプラスチック製コンベアチェーンが使い分けられています。

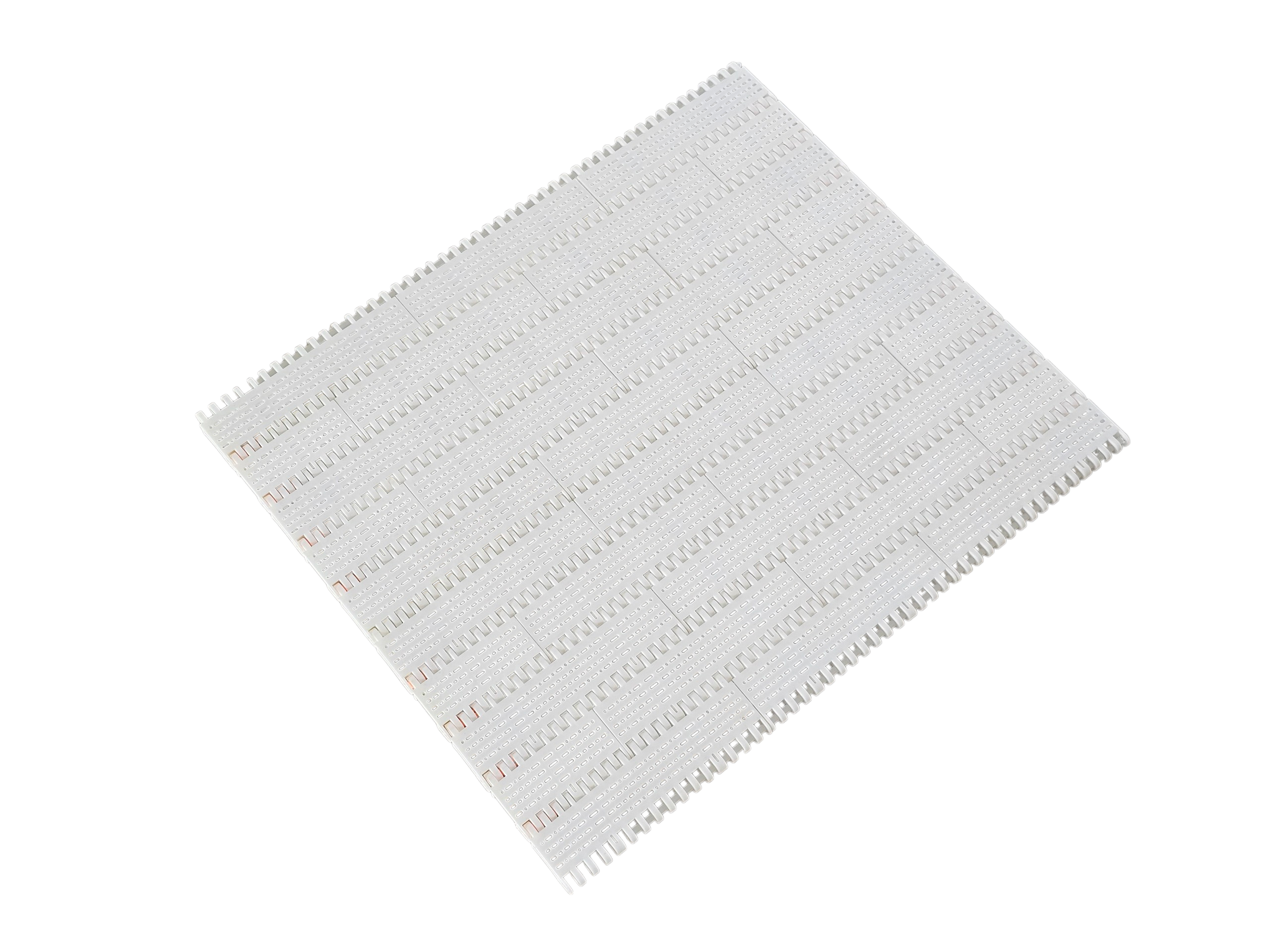

1. プラスチックモジュラーチェーン

• 特徴： レンガのように小さな樹脂製モジュールをピンで連結し、網目状の広い面を作ったチェーンです。
• 得意なこと： 幅の広い製品の搬送、複数列での搬送、水切りや冷却ライン（開孔タイプ）。
• メリット： 破損した部分（モジュール）だけを部分的に交換できるため、メンテナンス性に優れています。

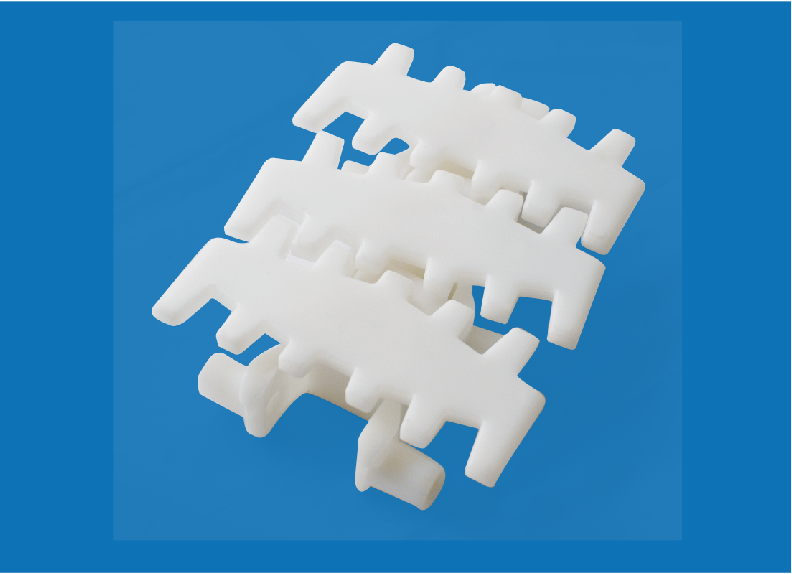

2. フレキシブルチェーン

• 特徴： 水平方向（左右）だけでなく、垂直方向（上下）にも自在に曲がることができる立体的なチェーンです。
• 得意なこと： 障害物を避けるS字カーブや、階層をまたぐ傾斜・昇降レイアウト。
• メリット： 1台の駆動モーターで複雑な3Dレイアウトを構築でき、工場の省スペース化に大きく貢献します。

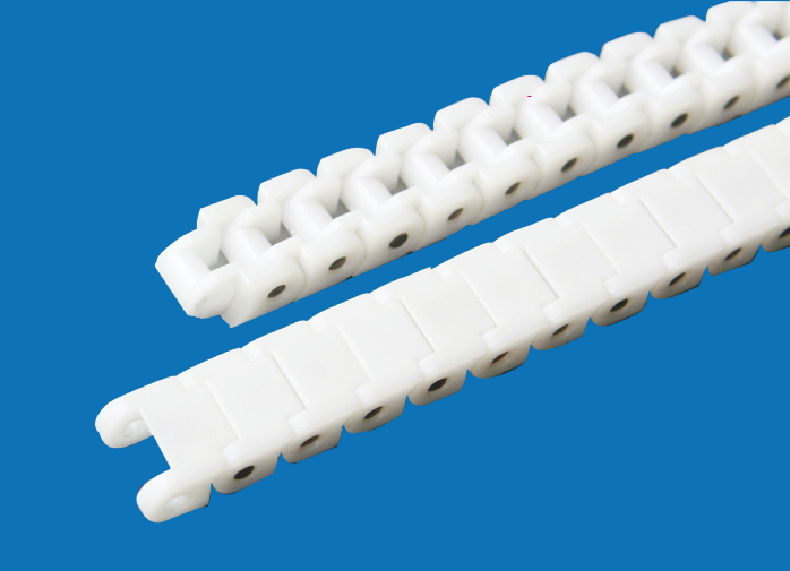

3. プラブロックチェーン

• 特徴： 標準のトップチェーンと同じ寸法（ピッチ）を持ちながら、搬送面にプラスチックのブロックを被せたチェーンです。
• 得意なこと： 重いパレットや電子部品、重量のあるケースの搬送。
• メリット： 金属チェーン並みの引っ張り強さを持ちながら、樹脂ならではの傷防止（高い摺動性）を両立。

材質ごとの違いと選び方（プラスチック vs ステンレス）

トップチェーンやモジュラーチェーンには、主に「プラスチック（樹脂）製」と「ステンレス製」の2種類があり、搬送する環境によって選びます。

1. プラスチック製（POM等）

• 特徴： 軽量で摩擦が少なく、自己潤滑性があるため給油が不要（無給油運転が可能）。
• 得意なこと： 飲料のPETボトルやパック製品など、軽〜中量物の搬送。
• メリット： 走行音が静かで、ランニングコストが抑えられます。

2. ステンレス製

• 特徴： 金属ならではの圧倒的な強度と耐摩耗性、耐熱性を誇る。
• 得意なこと： ガラス瓶や金属部品など、重くて硬い物の搬送。高温環境。

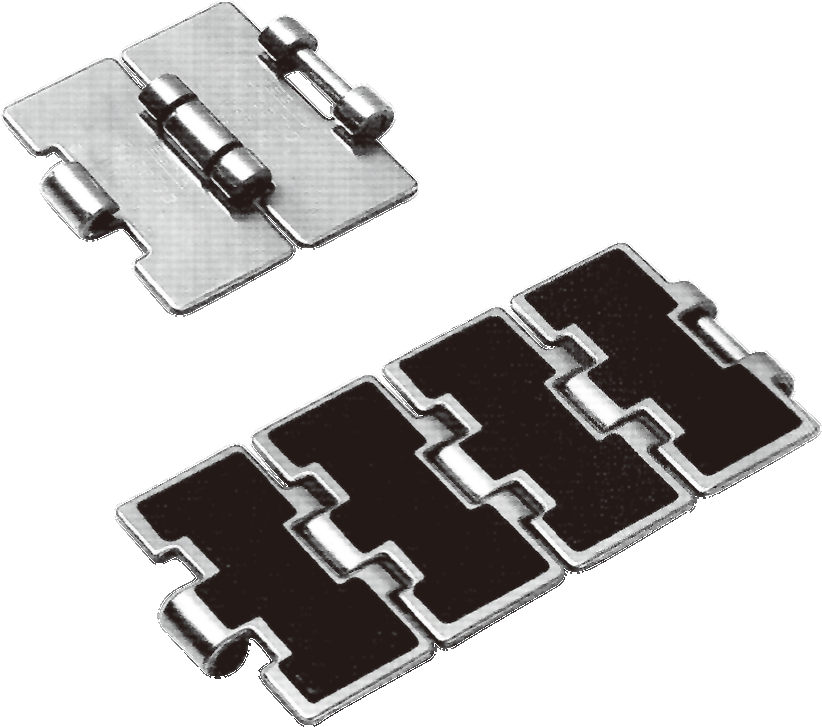

• 派生型： 傾斜ライン用に「滑り止めゴム（エラストマー）」を焼き付けた特殊なステンレスチェーンもあり、
  滑りやすいパッケージや段ボールの搬送で重宝されています。

まとめ＆既存ラインの置き換えなら「LINEA（リネア）」へ

搬送用チェーンは、製造ラインの「血液」とも言える重要なパーツです。
環境に合わない種類や材質を使っていると、摩耗が早まったり、製品に傷がついたりする原因になります。

「現在使っているプラスチックチェーンの摩耗が早い」「コストを見直したい」「海外製で納期が不安定」とお悩みであれば、
2025年に誕生したプラスチックチェーンの新しいブランド『LINEA（リネア）』をご検討ください。

• 高い互換性： 既存の他社メーカー製チェーンからのスムーズなリプレイス（置き換え）が可能。
• 柔軟な特注対応： ご使用のモーター軸穴に合わせたスプロケットの完全オーダーメイドや、POM・PP・PEなど材質変更にも対応。

株式会社拓巳では、LINEA製品の販売から、ウルテムやPEEKといった特殊エンプラのオーダーメイド樹脂加工まで、
現場の「困った」を解決するご提案を行っております。設備改造や部品の置き換えをご検討の際は、ぜひお気軽にご相談ください！
